Matplotlib Cơ Bản

Posted Dec 14, 2024 Updated Jan 9, 2025

By Bui Quang Dat

10 min read

Matplotlib Cơ Bản

Matplotlib là một thư viện mạnh mẽ và phổ biến trong Python được sử dụng để tạo các biểu đồ và hình ảnh minh họa dữ liệu. Được phát triển bởi John D. Hunter, Matplotlib cung cấp giao diện linh hoạt cho phép người dùng dễ dàng vẽ các biểu đồ như biểu đồ đường, cột, tròn, scatter và nhiều loại khác.

1. Cách cài đặt Matplotlib

Bạn có thể gõ lệnh sau trong cmd sau khi tạo môi trường ảo để cài đặt thư viện Matplotlib:

pip install matplotlib

Dùng lệnh dưới và chạy trong một cell nếu bạn đang dùng Google Colab, Kaggle Notebook,…:

!pip install matplotlib

Vì Matplotlib là một thư viện trong python nên bạn có thể dùng import để khai báo:


import matplotlib
print(matplotlib.__version__)

3.8.0

Người ta thường dùng từ plt để viết tắt cho matplotlib. Dưới đây là một ví dụ vẽ đường thẳng đơn giản từ hai điểm:


import matplotlib.pyplot as plt
import numpy as np
x = np.array([0,6])
y = np.array([0,250])
plt.plot(x, y)
plt.show()

2. Các hàm cơ bản trong Matplotlib

Ham plot được sử dụng để vẽ các điểm (markers) trong biểu đồ. Mặc định hàm này sẽ nối các điểm bằng một đường thẳng. Hàm này nhận các tham số để xác định các điểm trong biểu đồ, tham số thứ nhất là một mảng chứ tọa độ trục x, tham số thứ hai là một mảng chứa tọa độ trên trục y.

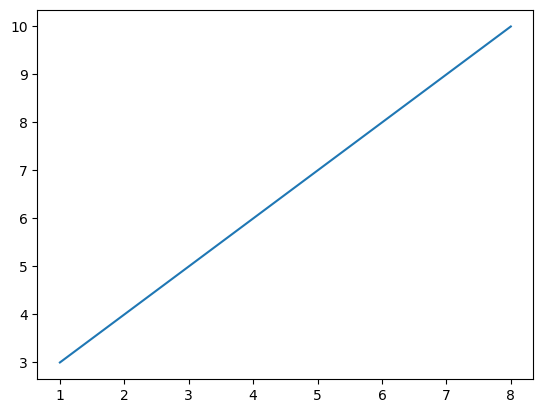

Ví dụ, để vẽ một đường thẳng từ điểm (1,3) đến (8,10), ta cần truyền hai mảng [1,8] và [3,10] vào hàm plot:


import matplotlib.pyplot as plt
import numpy as np
x = np.array([1,8])
y = np.array([3,10])
plt.plot(x,y)
plt.show()

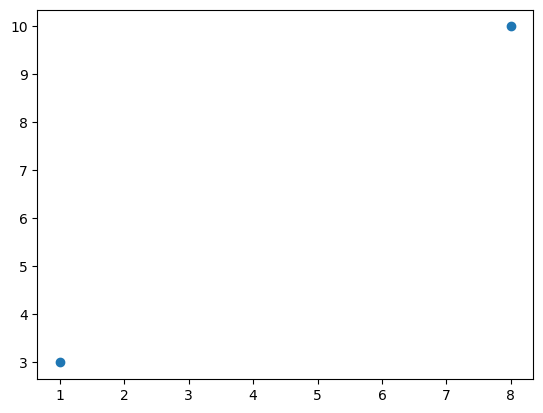

Nếu bạn chỉ muốn vẽ điểm, bạn có thể truyền thêm tham số 'o' vào hàm plot:


import matplotlib.pyplot as plt
import numpy as np
x = np.array([1,8])
y = np.array([3,10])
plt.plot(x, y, 'o')
plt.show()

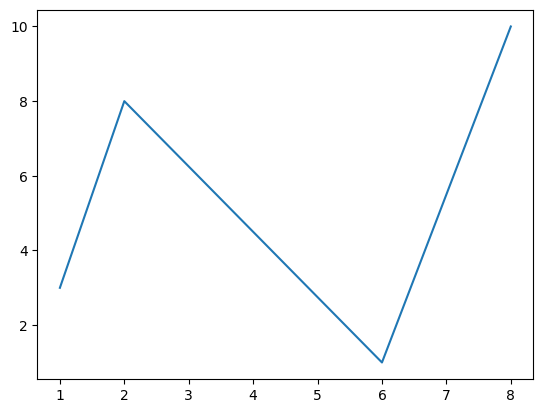

Bạn có thể vẽ đồ thị nhiều điểm, chỉ cần đảm bảo là hai trục có cùng số lượng phần tử là được:


import matplotlib.pyplot as plt
import numpy as np

xpoints = np.array([1, 2, 6, 8])
ypoints = np.array([3, 8, 1, 10])

plt.plot(xpoints, ypoints)
plt.show()

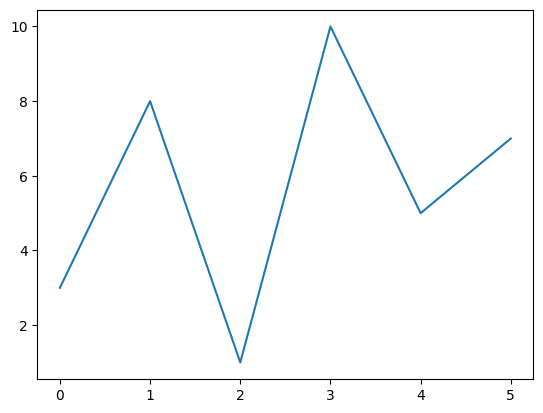

Nếu bạn không truyền trục x vào hàm plot thì hàm này sẽ mặc định trục x là 0,1,2,3,… phụ thuộc vào số lượng của mảng y:


import matplotlib.pyplot as plt
import numpy as np

ypoints = np.array([3, 8, 1, 10, 5, 7])

plt.plot(ypoints)
plt.show()

Markers

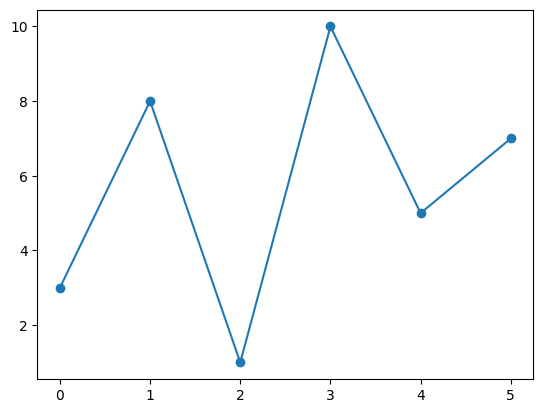

Bạn có thể dùng tham số marker để biểu thị cho các điểm. Ví dụ bạn muốn các điểm có hình tròn thì bạn có thể code như sau:


import matplotlib.pyplot as plt
import numpy as np

ypoints = np.array([3, 8, 1, 10, 5, 7])

plt.plot(ypoints, marker = 'o')
plt.show()

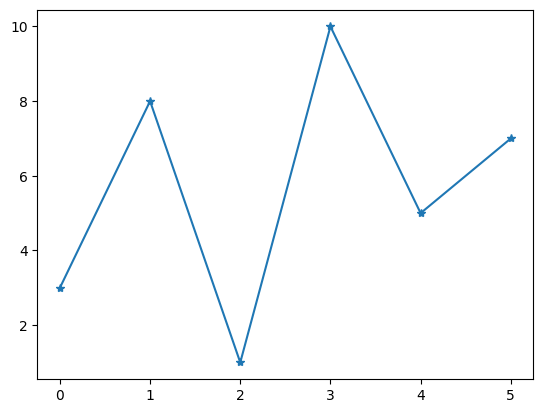

Hoặc là nếu bạn muốn các điểm có hình dạng như ngôi sao:


import matplotlib.pyplot as plt
import numpy as np

ypoints = np.array([3, 8, 1, 10, 5, 7])

plt.plot(ypoints, marker = '*')
plt.show()

Tham khảo bảnh các marker có thể dùng dưới đây:

Marker	Mô tả
`'.'`	Điểm
`','`	Pixel
`'o'`	Hình tròn
`'v'`	Tam giác hướng xuống
`'^'`	Tam giác hướng lên
`'<'`	Tam giác hướng trái
`'>'`	Tam giác hướng phải
`'1'`	Tam giác nhỏ hướng xuống
`'2'`	Tam giác nhỏ hướng lên
`'3'`	Tam giác nhỏ hướng trái
`'4'`	Tam giác nhỏ hướng phải
`'s'`	Hình vuông
`'p'`	Hình ngũ giác
`'*'`	Hình sao
`'h'`	Lục giác (kiểu 1)
`'H'`	Lục giác (kiểu 2)
`'+'`	Dấu cộng
`'x'`	Dấu nhân
`'D'`	Hình thoi
`'d'`	Hình thoi mỏng
`'\|'`	Đường thẳng đứng
`'_'`	Đường thẳng ngang
`''`	Không có marker
`None`	Mặc định (không có marker)
`' '`	Không có marker (cách khác)
`'$...$'`	Biểu thức LaTeX làm marker (ví dụ: `'$\\alpha$'`)

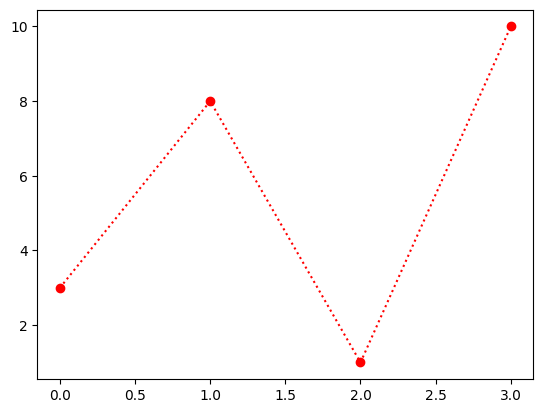

Bạn có thể dùng một tham số gọi là fmt để chỉ thị 3 thứ: marker, line, color. Tham số fmt sẽ có dạng marker|line|color, xem ví dụ dưới để hiểu rõ hơn:


import matplotlib.pyplot as plt
import numpy as np

ypoints = np.array([3, 8, 1, 10])

plt.plot(ypoints, 'o:r')
plt.show()

'o' có nghĩa là marker sẽ có dạng hình tròn, ':' có nghĩa là line sẽ là dạng đường nét đứt, r có nghĩa là màu đỏ (red). Dưới đây là bảng line và color:

Line Style	Mô tả
`'-'`	Đường thẳng liền
`'--'`	Đường gạch đứt
`'-.'`	Đường gạch chấm
`':'`	Đường chấm chấm
`''`	Không có đường kẻ
`None`	Không có đường kẻ (tương tự)

Ký hiệu	Màu
`'b'`	Xanh dương (blue)
`'g'`	Xanh lá cây (green)
`'r'`	Đỏ (red)
`'c'`	Xanh ngọc (cyan)
`'m'`	Tím (magenta)
`'y'`	Vàng (yellow)
`'k'`	Đen (black)
`'w'`	Trắng (white)

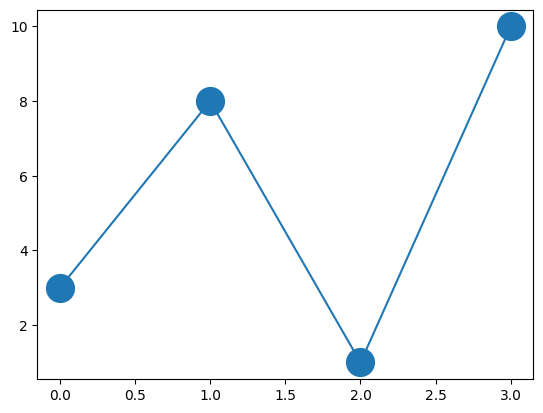

Bạn có thể chỉnh kích thước của marker bằng tham số markersize hoặc ngắn ngọn hơn là ms:


import matplotlib.pyplot as plt
import numpy as np

ypoints = np.array([3, 8, 1, 10])

plt.plot(ypoints, marker = 'o', ms = 20)
plt.show()

Labels

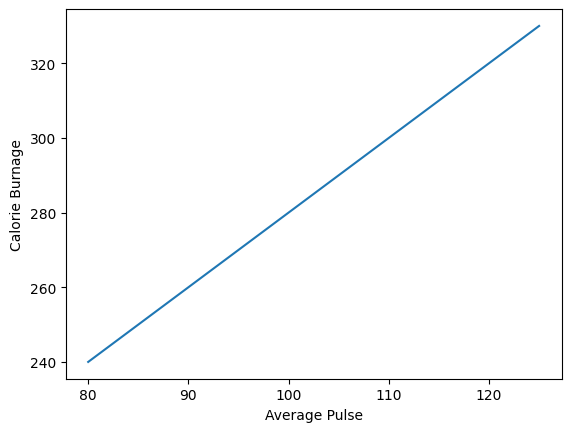

Bạn có thể dùng hàm xlabel và ylabel để đặt tên cho trục x và trục y:


import matplotlib.pyplot as plt
import numpy as np
x = np.array([80, 85, 90, 95, 100, 105, 110, 115, 120, 125])
y = np.array([240, 250, 260, 270, 280, 290, 300, 310, 320, 330])

plt.plot(x, y)

plt.xlabel("Average Pulse")
plt.ylabel("Calorie Burnage")

plt.show()

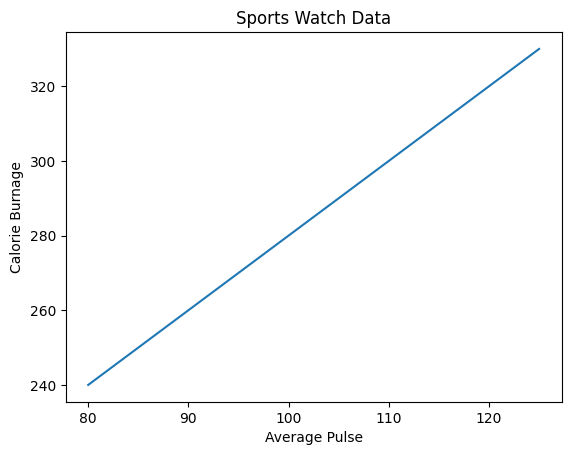

Bạn có thể dùng hàm title để đặt tên cho đồ thị:


import numpy as np
import matplotlib.pyplot as plt

x = np.array([80, 85, 90, 95, 100, 105, 110, 115, 120, 125])
y = np.array([240, 250, 260, 270, 280, 290, 300, 310, 320, 330])

plt.plot(x, y)

plt.title("Sports Watch Data")
plt.xlabel("Average Pulse")
plt.ylabel("Calorie Burnage")

plt.show()

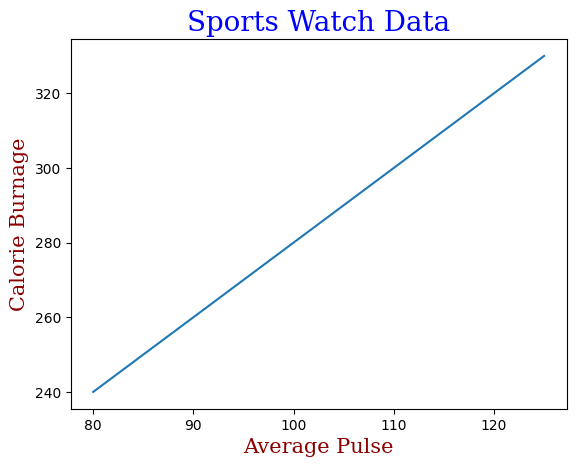

Bạn còn có thể thay đổi font chữ, loại chữ, màu chữ với tham số fontdict trong hàm xlabel, ylabel, title:


import numpy as np
import matplotlib.pyplot as plt

x = np.array([80, 85, 90, 95, 100, 105, 110, 115, 120, 125])
y = np.array([240, 250, 260, 270, 280, 290, 300, 310, 320, 330])

font1 = {'family':'serif','color':'blue','size':20}
font2 = {'family':'serif','color':'darkred','size':15}

plt.title("Sports Watch Data", fontdict = font1)
plt.xlabel("Average Pulse", fontdict = font2)
plt.ylabel("Calorie Burnage", fontdict = font2)

plt.plot(x, y)
plt.show()

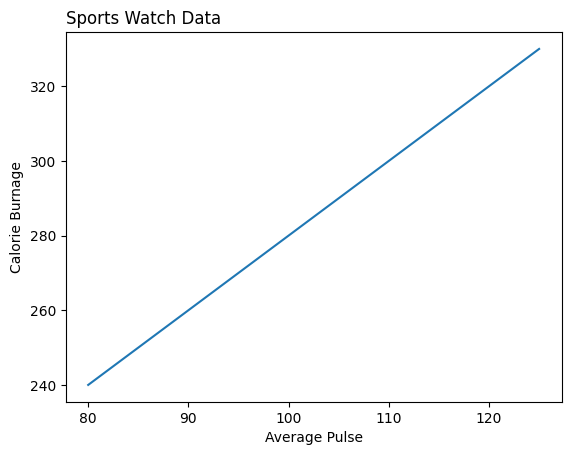

Bạn có thể căn giữa, căn trái, căn phải title bằng tham số loc:


import numpy as np
import matplotlib.pyplot as plt

x = np.array([80, 85, 90, 95, 100, 105, 110, 115, 120, 125])
y = np.array([240, 250, 260, 270, 280, 290, 300, 310, 320, 330])

plt.title("Sports Watch Data", loc = 'left')
plt.xlabel("Average Pulse")
plt.ylabel("Calorie Burnage")

plt.plot(x, y)
plt.show()

Subplot

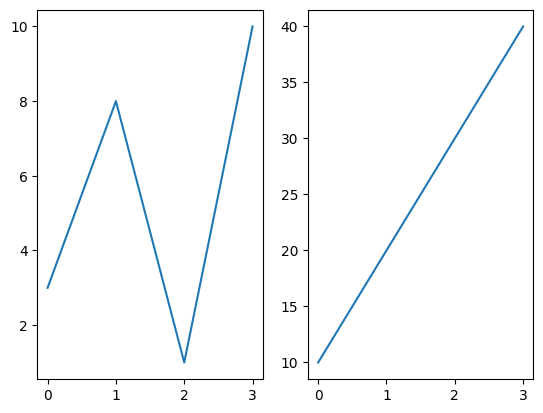

Với hàm subplot, bạn có thể vẽ nhiều đồ thị trong một hình:


import matplotlib.pyplot as plt
import numpy as np
# đồ thị 1
x = np.array([0, 1, 2, 3])
y = np.array([3, 8, 1, 10])
plt.subplot(1, 2, 1) # Hình vẽ chia làm 1 hàng và 2 cột, và đồ thị này sẽ được vẽ ở ô thứ 1
plt.plot(x,y)
# đồ thị 2
x = np.array([0, 1, 2, 3])
y = np.array([10, 20, 30, 40])

plt.subplot(1, 2, 2) # Hình vẽ chia làm 1 hàng và 2 cột, và đồ thị này sẽ được vẽ ở ô thứ 2
plt.plot(x,y)

plt.show()

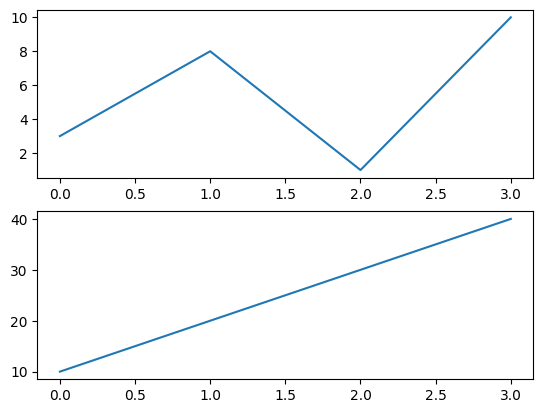

Nếu chúng ta muốn vẽ hai hình, một hình trên và một hình dưới thì có thể code như sau:


import matplotlib.pyplot as plt
import numpy as np

#plot 1:
x = np.array([0, 1, 2, 3])
y = np.array([3, 8, 1, 10])

plt.subplot(2, 1, 1)
plt.plot(x,y)

#plot 2:
x = np.array([0, 1, 2, 3])
y = np.array([10, 20, 30, 40])

plt.subplot(2, 1, 2)
plt.plot(x,y)

plt.show()

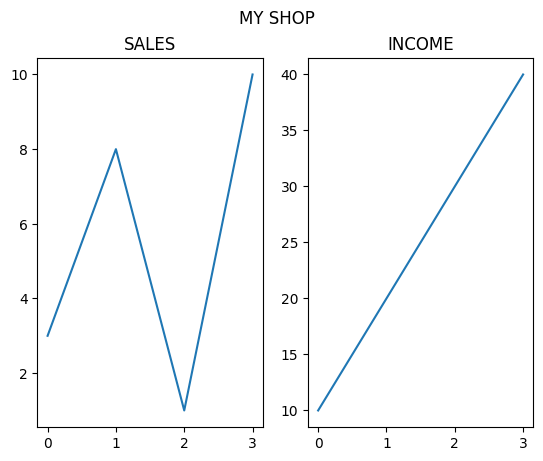

Bạn có thể dùng hàm title sau mỗi lần dùng plot để viết title cho từng hình, đồng thời bạn cũng có thể dùng hàm suptitle để làm title cho toàn thể:


import matplotlib.pyplot as plt
import numpy as np

#plot 1:
x = np.array([0, 1, 2, 3])
y = np.array([3, 8, 1, 10])

plt.subplot(1, 2, 1)
plt.plot(x,y)
plt.title("SALES")

#plot 2:
x = np.array([0, 1, 2, 3])
y = np.array([10, 20, 30, 40])

plt.subplot(1, 2, 2)
plt.plot(x,y)
plt.title("INCOME")

plt.suptitle("MY SHOP")
plt.show()

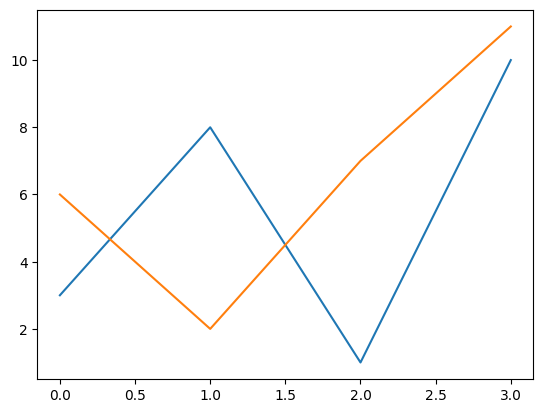

Chúng ta có thể vẽ nhiều đường trên một đồ thị như sau:


import matplotlib.pyplot as plt
import numpy as np

y1 = np.array([3, 8, 1, 10])
y2 = np.array([6, 2, 7, 11])

plt.plot(y1)
plt.plot(y2)

plt.show()

Scatter

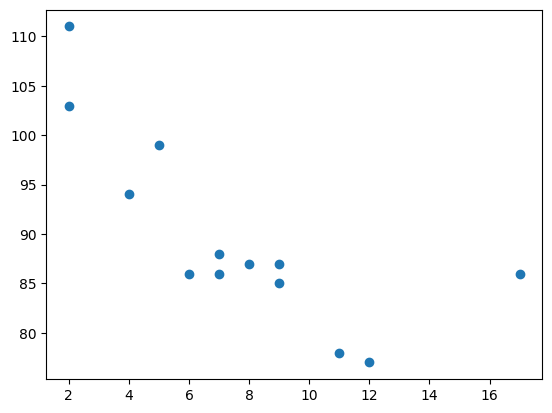

Bạn có thể dùng hàm scatter để biểu diễn các điểm:


import matplotlib.pyplot as plt
import numpy as np

x = np.array([5,7,8,7,2,17,2,9,4,11,12,9,6])
y = np.array([99,86,87,88,111,86,103,87,94,78,77,85,86])

plt.scatter(x, y)
plt.show()

Xem thêm nhiều thứ hay ho về scatter tại: w3school (Do tôi cảm thấy mấy cái sau không có nhiều ích lợi lắm nên tôi sẽ không trình bày)

Bars

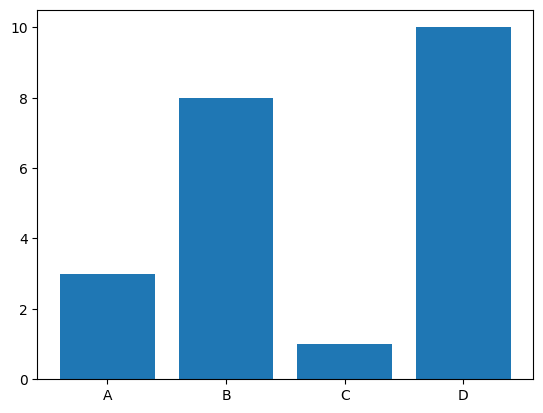

Để tạo biểu đồ cột, bạn có thể sử dụng hàm bar:


import matplotlib.pyplot as plt
import numpy as np

x = np.array(["A", "B", "C", "D"])
y = np.array([3, 8, 1, 10])

plt.bar(x,y)
plt.show()

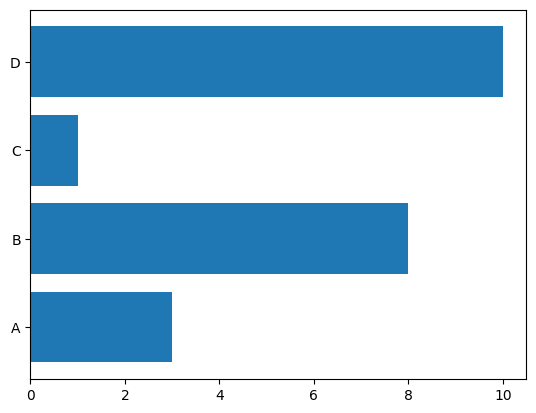

Để vẽ biểu đồ cột ngang bạn có thể dùng hàm barh:


import matplotlib.pyplot as plt
import numpy as np

x = np.array(["A", "B", "C", "D"])
y = np.array([3, 8, 1, 10])

plt.barh(x, y)
plt.show()

Histogram

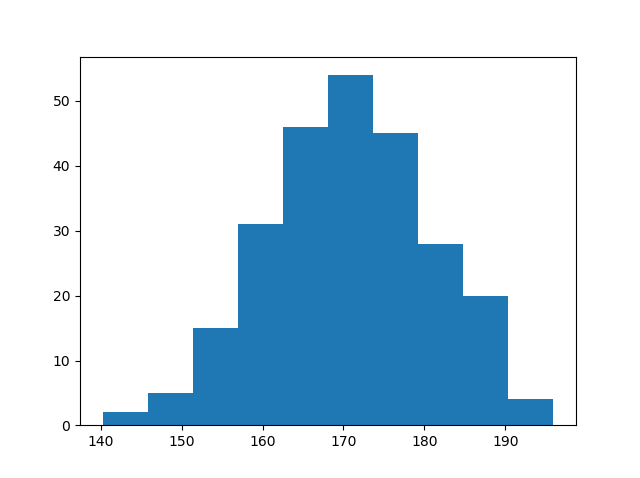

Histogram là dạng biểu đồ thể hiện tần xuất. Nếu bạn hỏi chiều cao của 250 người, bạn có thể có biểu đồ dưới đây:

Nhìn vào biểu đồ, bạn có thể ước lượng những điều sau:
- 2 người cao từ 140 đến 145cm
- 5 người cao từ 145 đến 150cm
- 15 người cao từ 151 đến 156cm
- 31 người cao từ 157 đến 162cm
- 46 người cao từ 163 đến 168cm
- 53 người cao từ 168 đến 173cm
- 45 người cao từ 173 đến 178cm
- 28 người cao từ 179 đến 184cm
- 21 người cao từ 185 đến 190 cm
- 4 người cao từ 190 đến 195cm

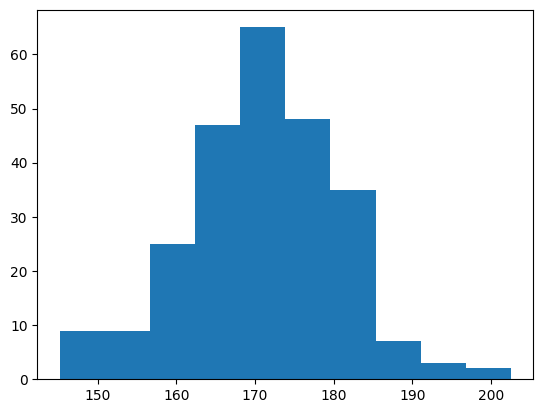

Để vẽ histogram, bạn có thể dùng hàm hist như sau:


import matplotlib.pyplot as plt
import numpy as np

x = np.random.normal(170, 10, 250)

plt.hist(x)
plt.show()

Pie Charts

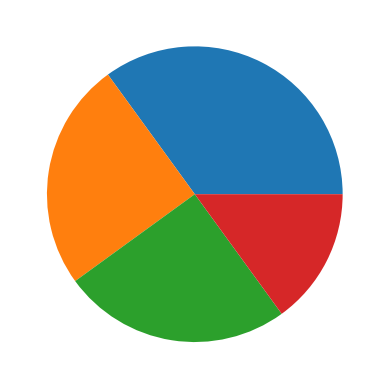

Để vẽ biểu đồ tròn, bạn có thể dùng hàm pie:


import matplotlib.pyplot as plt
import numpy as np

y = np.array([35, 25, 25, 15])

plt.pie(y)
plt.show()

Vì tôi cũng ít dùng biểu đồ này và cũng lười viết tiếp nên hãy tham khảo thêm tại: w3school

3. Tổng kết.

Matplotlib là công cụ mạnh mẽ giúp trực quan hóa dữ liệu trong Python, từ phân tích cơ bản đến ứng dụng trong AI như minh họa quá trình huấn luyện mô hình và đánh giá hiệu suất. Nắm vững Matplotlib là nền tảng để khai thác dữ liệu hiệu quả.
